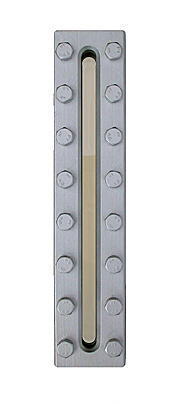

透視式タンク壁面溶接型 SG-1T
反射式タンク壁面溶接型 SG-1R |
■
|
概要 |
●
|
タンク壁面にガラス受座を溶接し、液位の確認をします。SG- 1T型は、透視式ゲージガラスを使用し、タンク内も覗けるようになっています。SG-
1Rは反射式ゲージガラスを用い液部は暗黒色、気相部は銀白色に見えます。 |
| ● |
設計圧力は１MPa、設計温度は200℃としておりますが、高圧仕様および高温仕様条件にも適応できるサイトグラスの製作も可能です。 |
■
|
用途・特長 |
| ● |
小さいタンクで液面計を取付けるスペースがない場合、あるいは大きなタンクで螺旋階段や踊り場でタンク内の液位を監視する必要がある場合に使用します。
|
| ● |
一般には圧力・温度が常圧・常温の箇所に使用されますが、タンク製造時に本体部分をタンク壁面に溶接しますので、ガラス部分に溶接歪みが出ないように溶接施工することが大切です。 |
| ■ |
SG-1T・1Rシリーズの主な仕様 |
| |
（単位：㎜） |
| |
No.※ |
4 |
5 |
6 |
7 |
8 |
9 |
本体長さ |
225 |
255 |
285 |
315 |
355 |
375 |
可視長さ |
165 |
195 |
225 |
255 |
295 |
315 |
重量kg |
7.0 |
8.0 |
9.0 |
10.0 |
11.5 |
13.0 |
|
| |
●※番号は使用するガラスのＪＩＳ表示番号を示します。
●材質：炭素鋼、ステンレス鋼、特殊合金 |
