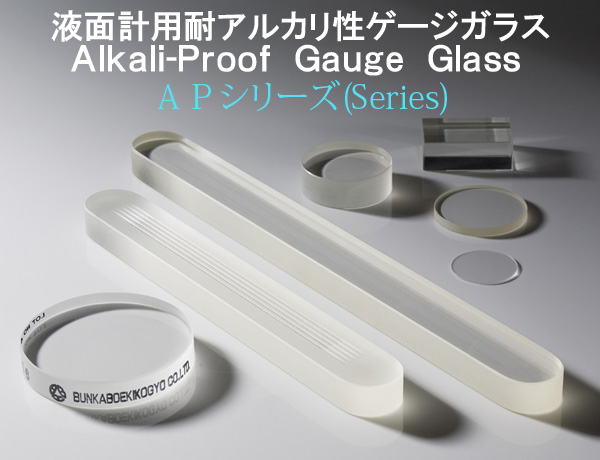

弊社では、光学ガラスメーカーと共同で、従来のガラスの数千倍の耐アルカリ性に優れ、従来品をはるかに上回る機械的強度を有する液面計用ゲージガラスを開発しました。
超高温高圧蒸気ボイラーおよびスチームサービス用など、腐食性の高い厳しい環境下での使用に適しています。 |
| |
| We proudly introduce our newly developed the Alkali-Proof Gauge Glass for the extremely high temperature and high pressure steam services. The Alkali-Proof Gauge Glass is transferred wide and deep knowledge from our joint optical glass manufacture and successfully archived the strength of alkali-proof character which is several thousand times stronger than the former glass. The most suitable application of the Alkali-Proof Glass is under corrosive circumstances such as the ultra high pressure boiler drum. |
| |
|
AP シリーズの特性（Characteristic of AP Series） |
特 性 （Characteristic） |
ガラスの種類
（Kind of Glass） |
APシリーズ
（耐アルカリ性アルミノ珪酸塩ガラス）
(Aluminosilicate Glass) |
従来品A
（アルミノ珪酸塩ガラス）
(Aluminosilicate Glass) |
従来品B
（ホウ珪酸塩ガラス）
(Borosilicate
Glass) |
熱的特性
（Thermal） |
熱膨張係数×10-7/℃ 100～300℃
（Thermal Expansion） |
50 |
38 |
45 |
転移点Ｔg（℃）
(Transformation Temperature) |
804 |
685 |
554 |
化学的特性
（Chemical） |
耐腐食性㎎/c㎡（JIS B 8211）
（Corrosion Resistance of Alkali） |
0.006 |
3.2 |
7.0 |
機械的特性
（Mechanically） |
曲げ強度N/c㎡（Bending Strength） |
350 |
200 |
150 |
ヤング率GPa（Young’s Modulus） |
111.5 |
75.4 |
67.5 |
ポアソン比（Poisson‐Value） |
0.28 |
0.16 |
0.23 |
比重（Density） |
3.50 |
2.58 |
2.31 |
光学的特性
（Optical） |
屈折率
（Refractive Index） |
1.672 |
1.532 |
1.484 |
|
※本仕様は技術開発に伴い、変更することがあります。
（This specification is subject to be changed without notice due to improvement and development of products） |
| |
| |
| AP シリーズの種類 （Kind of AP Series） |
記号
（Reflex Type） |
ガラス寸法
（Dimension） |
記号
（Transparent Type） |
ガラス寸法
（Dimension） |
反
射
式 |
Ｒ-4AP |
190L×34W×17T |
透
視
式 |
Ｔ-4AP |
190L×34W×17T |
Ｒ-5AP |
220L×34W×17T |
Ｔ-5AP |
220L×34W×17T |
Ｒ-6AP |
250L×34W×17T |
Ｔ-6AP |
250L×34W×17T |
Ｒ-7AP |
280L×34W×17T |
Ｔ-7AP |
280L×34W×17T |
Ｒ-8AP |
320L×34W×17T |
Ｔ-8AP |
320L×34W×17T |
Ｒ-9AP |
340L×34W×17T |
Ｔ-9AP |
340L×34W×17T |
|
※上記以外の寸法、特殊形状加工についてはご相談ください。
（The other dimensions are also available. Please contact to us for the details.）
※ご発注の際には、仕様を明確にしてご指示ください。
（Please inform us the detailed specification when ordering.） |
| |
