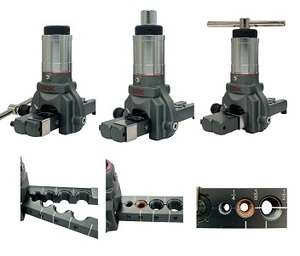

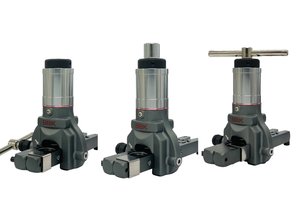

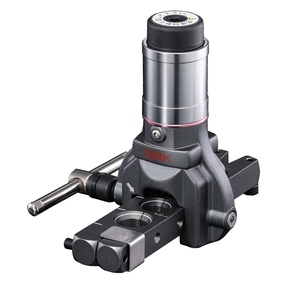

フレアツール(プランジャー内蔵・リングライン付・3WAYタイプ) 700-DPC
フレアツール(プランジャー内蔵・リングライン付・3WAYタイプ) 700-DPC

●超軽量フレア第6弾 700-DPAの進化版

●重量900gと超軽量(アルミ製)

●業界初のシリンダー式。ネジ部へのゴミ付着防止、傷防止、ヘッドの左右のブレが抑えられ、ヘッドのロック防止とスムーズなフレア加工が実現できるようになりました

●スライド式プランジャー位置決め構造により、従来は目視での確認が必要だった、本体(ヨーク部)の固定位置を、スライドした際に適切な位置で止まる構造となりました(実用新案登録第3181779号)

●電動ドライバー、プラスビットで使用可能
(意匠登録第1523073号)

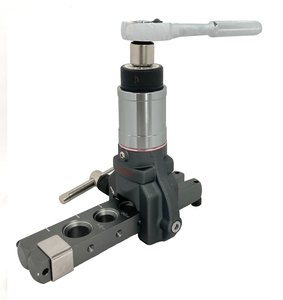

●付属のビットソケット装着により、ラチェットハンドル(別売)も使用可能

●ゲージバーと本体を固定するクランプハンドルが着脱式の為、クランプハンドルを使用してのフレア加工も可能(実用新案登録出願済)

●ハンドル戻し時にも空回り機構が働く為、電動ドライバー使用時のハンドル戻し過ぎによる破損を防止
(実用新案登録第3196796号)

●ゲージバーにはツラ出しアタッチメント装備されており、誰でも正確なフレア加工が可能となりました(実用新案登録第3187744号)

●ピンブラケット構造(実用新案登録第3198457号)

●アルミ合金の4穴バー

●ゲージバーにリングライン標準装備(ゲージバーのフレア加工面の白い線)。フレア作成後、一目でフレアの大きさの確認ができるリングラインをゲージバーに搭載しました。(特許第5524879号)JIS規格の大きさにしているので、白いライン上にフレアが出来れば完成です。別売りで販売されているようなフレアゲージ等を購入する必要がありません。
※ラインより大きくしたい、小さくしたいはご自身でご判断ください。あくまで、JIS規格の大きさでラインにしてあります。

●本体にはラチェットハンドルは含まれておりません。純正ラチェットハンドルはT型ハンドル(DRH-700)または、ラチェットハンドル(NRH-3PT)をご用命下さい。

[品番] 700-DPC
[価格] ¥28,000
[JAN] 4560160096849
部品品番 部品内容 価格
DCH-700 クランプハンドル ¥1,000
DCHA-700 クランプハンドルアダプター ¥1,000
BBK7PG PAタイプ専用ゲージバー ¥12,000
FA-700 面出しガイド ¥300
BBK7HHB 六角ボルト(2個1セット) ¥200
DCH-764 六角→四角変換アダプター ¥1,600
仕様
適合チューブ 軟質銅、アルミニウム管(外径規制管)
フレア角度 45°
適合サイズ 1/4、3/8、1/2、5/8
推奨ドライバービット 全長65mm以上 対辺6.35mm
(スリムビット不可)
電動工具の条件 充電式電動ドリルドライバーであること

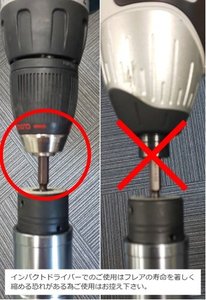

(インパクトドライバーでのご使用はフレアの寿命を著しく縮める恐れがある為ご使用はお控え下さい。)
電圧は10.8V以上であること
正逆回転が可能であること
最大トルクが80~180kg-cmであること
最大回転数は300~1000/分に設定すること

●供給可能部品は補足資料「700-DPC部品表」よりご確認戴けます。掲載外部品につきましては修理対応にて承っております。

●ゲージバーに銅管をセット後、本体に固定する際は必ずクランプハンドルを使用した手締めで行い、しっかりと締め付けてください。また、クランプハンドルを使用せず、電動ドライバーを直接固定用アダプター(クランプハンドルアダプター)に挿入し固定する方法は、固定用アダプター及び本体ネジ部の損傷に繋がる恐れがありますのでお控えください。
